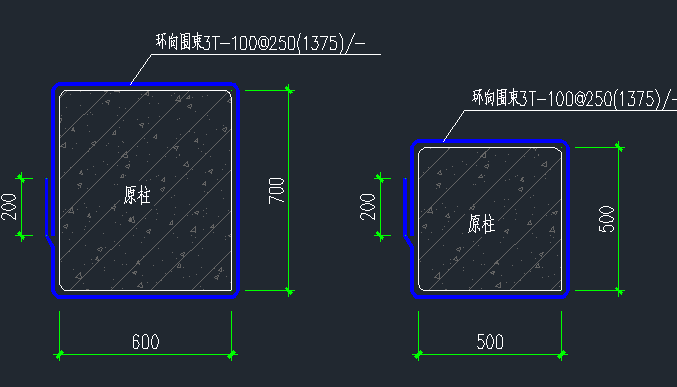

福州加固公司某建筑结构改造加固工程柱加固平面图
发布日期:2017-03-31 22:00:59 浏览量:1836福州加固公司某建筑结构改造加固工程柱加固平面图说明:
1. 本工程柱采用环向粘贴碳纤维布、环向粘贴钢板及加大截面加固法。
2. 加固材料:
钢筋:-HPB300,-HRB335,-HRB400;
混凝土:混凝土强度等级为C35;
钢材:环向钢板强度为Q345;
碳纤维布:采用300g碳纤维布。
3、集中标注说明:
环向围束3T-100@150/300 ,表示粘贴3层300g碳纤维布,宽度100mm,加密区间距为150mm,非加密区间距为300mm,余者类推;
环向围束1G-150@200/400 ,表示粘贴1层钢板,宽度150mm,加密区间距为200mm, 非加密区间距为400mm,余者类推;
-100x5,表示粘贴1层钢板,厚度5mm,宽度100mm,余者类推;
4、本图加固柱构造详《国家建筑标准设计图集11G101-1》及《混凝土结构加固构造06SG311-1》。
5、其他未说明之处详总说明。
文章来源: 永年加固公司 本文链接: http://lubanwang.com/a_20170331221533.html 任何关于加固工程的问题和建议,敬请咨询:0591-87868646
