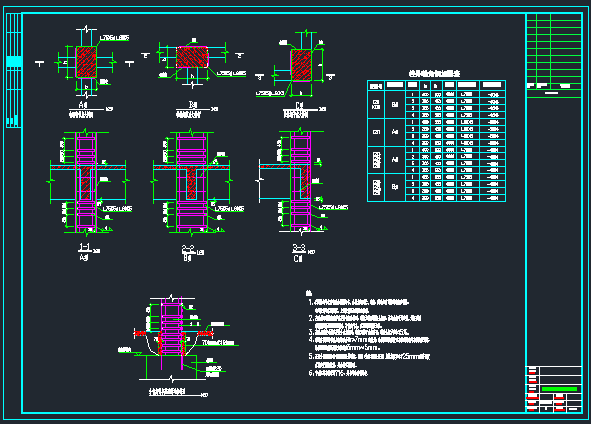

加固图集之内部柱外粘钢加固大样图说明：

1、采用湿式外包角钢法加固框架柱。外粘角钢通长、连续，两端应有可靠的连接和锚固，中间应穿过各楼层板，上端应伸至加固层的梁顶。

2、当采用环氧树脂化学灌浆外包钢加固时，缀板应紧贴混凝土表面，并与角钢平焊连接。焊好后用环氧胶泥将型钢周围封闭，并留出气孔，然后进行灌浆连接。

3、当采用乳胶水泥砂浆粘外包角钢时，缀板可焊于角钢外面，乳胶含量不应小于5%。

4、原构件截面的棱角应打磨成半径r≥7mm的圆角；外粘型钢的注胶应在型钢构架焊接完成后进行，外粘型钢的胶缝厚度宜控制在3mm~5mm。

5、采用外粘型钢加固钢筋混凝土构件时，型钢（包括混凝土表面）应抹厚度不小于25mm的高强度水泥砂浆作防护层，并加钢丝网防裂。

6、节点区的植筋采用‚16，并与外粘角钢焊接。

下载地址：内部柱外粘角钢加固大样图
