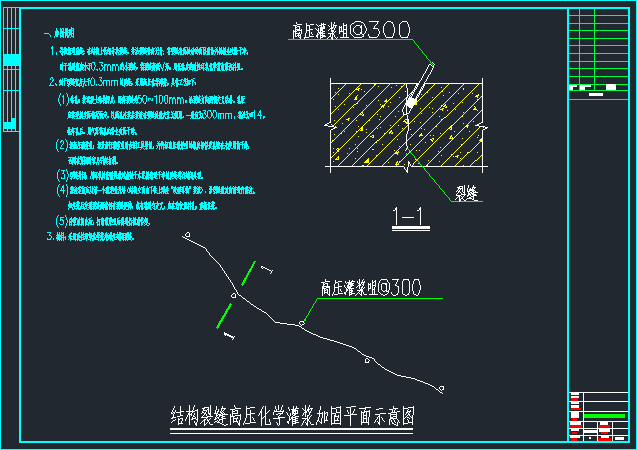

结构裂缝高压化学灌浆加固平面示意图

结构裂缝高压化学灌浆加固说明

1、寻找清理裂缝：在结构上仔细寻找裂缝，并沿裂缝作好记号；将裂缝表面松动的面层凿除并将粉尘吹除干净。

对于裂缝宽度小于0.3mm的小裂缝，将裂缝凿成V形，用低粘度的改性环氧化学浆液灌注补强。

2、对于裂缝宽度大于0.3mm的裂缝，采用高压化学灌浆，具体工艺如下：

(1)钻孔：按混凝土结构厚度，距离裂缝约50~100mm，沿裂缝方向两侧交叉钻斜。孔距应按现场实际情况而定，以两孔注浆后浆液在裂缝处能交汇为原则，一般宜为300mm、孔径为Φ14。钻好孔后，用气泵将孔内粉尘吹除干净。

(2)埋高压灌浆咀：埋设高压灌浆咀时应用工具紧固，并保证高压灌浆咀的橡胶部份及孔壁在未使用前干燥，否则在紧固时容易引起打滑。

(3)裂缝封闭：用环氧树脂胶泥或速凝快干水泥将清理干净的裂缝进行封闭处理。

(4)灌注浆液应从第一个灌浆咀开始（结构立面由下往上灌注“改型环氧”浆液），沿裂缝依次向前进行灌注。

如注浆后发现裂缝两端仍有裂缝延伸，或有裂缝与交叉，应在该位置补孔，重新注浆。

(5)待浆液固化后，打断灌浆咀后再进行批荡修复。

3、材料：采用改性环氧化学浆液灌注封闭裂缝。
