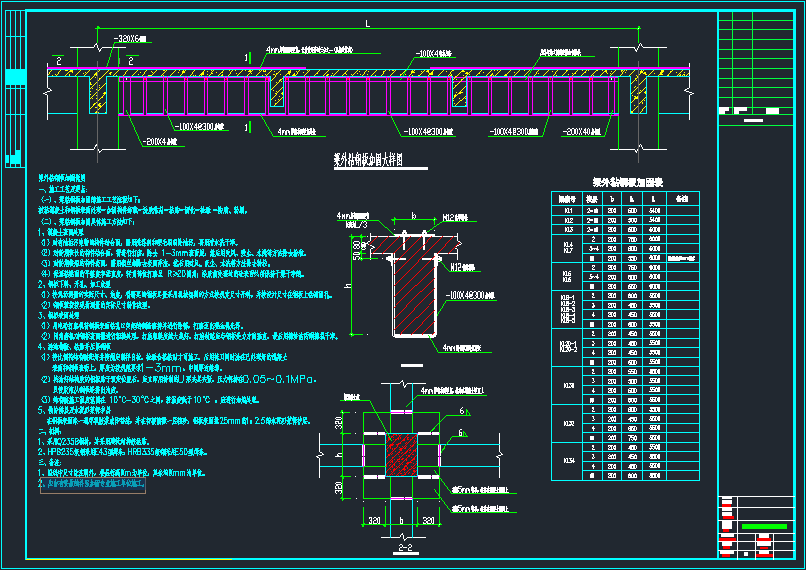

某装修加固工程梁外粘钢加固大样图
发布日期:2017-03-20 09:54:10 浏览量:2223加固工程梁外粘钢加固施工图说明
梁外粘钢加固施工说明
一、施工工艺及要点:
(一)、梁粘钢板加固的施工工艺流程如下:
被粘混凝土和钢板表面处理→加固构件卸载→涂胶粘剂→粘贴→固化→检验→防腐、粉刷。
(二)、梁粘钢板加固具体施工方法如下:
1、混凝土表面处理
(1)对有油垢污染物的构件结合面,需用洗涤剂和硬毛刷刷除油污,再用清水洗干净。
(2)对龄期较长的构件结合面,需进行打磨,除去1-3mm表面层,然后用吹风、吸尘、水洗等方法除去粉粒。
(3)对龄期较短的构件表面,需用钢丝刷除去表面浮渣,然后用吹风、吸尘、水洗等方法除去粉粒.
(4)保证粘贴面的平整度和垂直度,转角部位打磨呈R>=20圆角;涂胶前处理过的砼表面必须保持干燥干净的。
2、钢板下料、开孔、加工成型
(1)按现场测量的实际尺寸、角度,将需要的钢板尽量采用机械切割的方式按规定尺寸开料,并按设计尺寸在钢板上钻锚固孔。
(2)钢板箍按按现场测量的实际尺寸制作成型。
3、钢板表面处理
(1)用电动打磨机将钢板表面钻孔口突起的钢渣磨掉并进行除锈,打磨至出现金属光泽。
(2)用角磨机对钢板表面需进行粗糙处理,打磨粗糙度越大越好,打磨纹路应与钢板受力方向垂直,最后用棉纱沾丙酮擦拭干净。
4、涂结构胶、粘贴并压紧钢板
(1)按比例将结构胶配好并按规定制样自检,检验合格粘贴才可施工,后用抹刀同时涂在已处理好的混凝土表面和钢板表面上,厚度为按规范要求1-3mm,中间厚边缘薄。
(2)将涂好结构胶的钢板贴于预定位置后,应立即用特制的U形夹具夹紧,压力保持在0.05~0.1MPa,以使胶液从钢板缝挤出为度。
(3) 结构胶施工温度范围在10 C-30 C之间,若温度低于10 C,应进行加热处理。
5、做防锈层及水泥砂浆保护层
在钢板表面涂一遍环氧胶浆或防锈漆,并在初凝前撒一层粗砂,钢板表面批25mm的1:2.5水泥砂浆保护层。
二、材料:
1、采用Q235B钢材,并采用建筑结构胶粘贴。
2、HPB235级钢采用E43型焊条,HRB335级钢采用E50型焊条。
三、备注:
1、图纸中尺寸除注明外,楼层标高以为单位,其余均以mm为单位。
2、应由有资质的补强加固专业施工单位施工。
