福州加固公司某建筑结构改造加固工程设计说明
发布日期:2017-03-31 19:55:30 浏览量:2795一、本建筑结构改造加固工程概况:
1、工程简述:
本建筑大楼位于福州市,于上个世纪八十年代末期建成并投入使用。该楼由*个结构单元组成,其中A区为*层钢筋混凝土框架结构,B区为*层钢筋混凝土框架-剪力墙结构,C区为地下1层、地上2层钢筋混凝土框架结构,D区为地下1层、地上*层钢筋混凝土框架-核心筒结构,E区原为3层砖混结构改成框架结构;采用冲孔灌注桩基础;房屋高度约为*m。现做其他用途,建筑功能有重大调整,故需对原有结构进行改造加固。
2、本工程加固设计后续使用年限为30年。
二、加固改造设计内容:
1、建筑主要改造内容:
建筑内部格局,主要为标准房,并利用旧有的库房及设备间,布置相应的配套用房。
原建筑的垂直交通设施充分利用,另需增加普通电梯、专用电梯及货梯,造成局部楼板及剪力墙开洞调整。
D区增设疏散楼梯及电梯。
2、结构加固改造内容及基本方案:

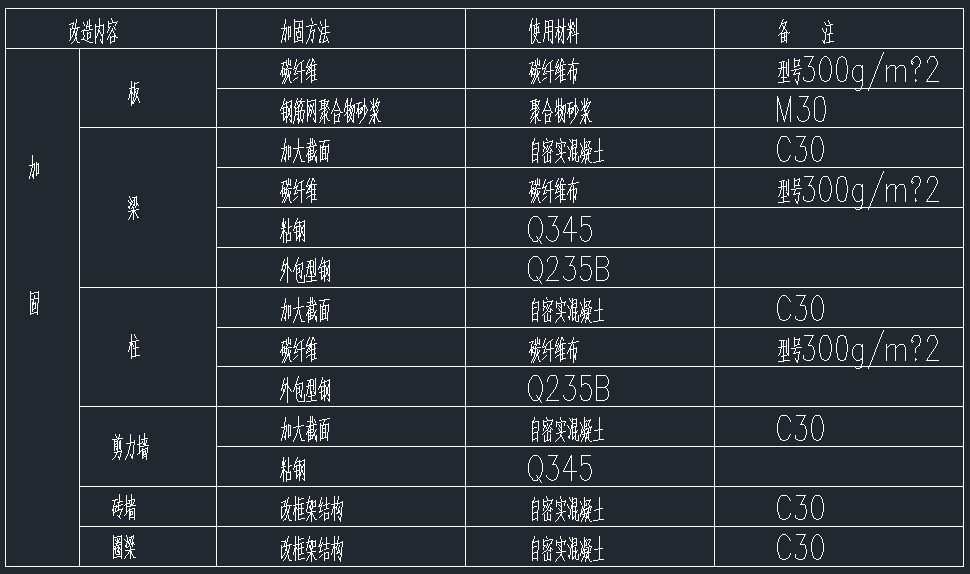

主要结构构件的加固改造方式
三、设计依据:
1、所采用的主要规范、规程、标准:
(1)《混凝土结构设计规范》(GB 50010-2010)
(2)《建筑结构荷载规范》(GB 50009-2012)
(3)《建筑抗震设计规范》(GB 50011-2010)
(4)《高层建筑混凝土结构技术规程》(JGJ 3-2010)
(5)《建筑地基基础设计规范》(GB 50007-2011)
(6)《建筑桩基技术规范》(JGJ 94-2008)
(7)《钢结构设计规范》(GB 50017-2003)
(8)《混凝土结构加固设计规范》(GB 50367-2006)
(9)《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1)
(10)《建筑结构加固施工图设计表示方法》(07SG111-1)
(11)《建筑结构加固施工图设计深度图样》(07SG111-2)
2、由福建省建筑工程质量检测中心提供的《主楼抗震鉴定报告》,编号:***,日期:201*年*月。
3、由甲方提供的“原主楼”的结构竣工图等技术资料。
4、本工程的建筑结构安全等级为二级;
建筑抗震设防类别为重点设防类;
所在地区的抗震设防烈度为7度,设计基本地震加速度0.10g。设计地震分组为第二组,场地类别为类,特征周期Tg=0.55s。
建筑结构的阻尼比取0.05。 后续使用年限为30年,地震作用调整系数为0.75。
5、30年一遇的基本风压0.61kN/m 地面粗糙度C类,风载体型系数1.3。
6、本工程混凝土结构的环境类别:
(1)室内正常环境为一类;
(2)在室内潮湿环境,室外与水或土壤直接接触的环境为二(a)类。
7、本工程设计荷载条件:
未列出的楼面功能,均按《建筑结构荷载规范》(GB 50009-2012)进行荷载取值。
施工荷载为2.0kN/m2。 隔墙采用轻质砌块,容重不得大于10kN/m3。
四、设计说明:
1、本工程结构电算分析程序,采用PKPM 2010版的系列软件SATWE。
2、具体的结构加固做法,详见后附的各层结构加固设计图。
3、本工程0.000相当于绝对标高见建筑说明。
4、本工程计量单位(除注明外):
(1)长度:mm;(2)角度:度;(3)标高:m;(4)强度:N/mm2。
5、本工程各层加固设计图采用“平法表示”,其制图规则详《建筑结构加固施工图设计表示方法》(07SG111-1)和《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1)
五、其他:
1、本工程结构加固改造施工图应与建筑水电各专业施工图、原结构竣工图、检测鉴定报告等相关资料共同阅读。
2、在施工图设计阶段,建设单位应补充提供需安装的大型设备、电梯、幕墙等工艺的设计参数。
3、加固施工必须由具有特种施工资质(结构补强)的专业单位完成。
4、建筑立面幕墙或装饰挂件应由专业设计单位负责设计,并由相关部门审查批准后方可施工。
5、本工程所用钢结构如表面无混凝土保护,均应进行表面防锈处理。局部旧构件表面老化开裂的,需在主体结构加固结束后,另行采取构造修补措施进行处理。
6、本建筑物应按建筑图中注明的使用功能,未经技术鉴定或设计许可,不得改变结构的用途和使用环境。
7.粘钢钢板宽度应小等于100mm,本图注明中有大于100mm时,施工单位可自行裁剪。
