1. 定义

由于钢筋锈蚀产生的裂缝。

2. 特点

（1）多为平行于钢筋的裂缝，严重的会导致混凝土破碎。

（2）在混凝土与钢筋平面之间产生较大裂缝，使混凝土分层裂开。

3. 典型实例

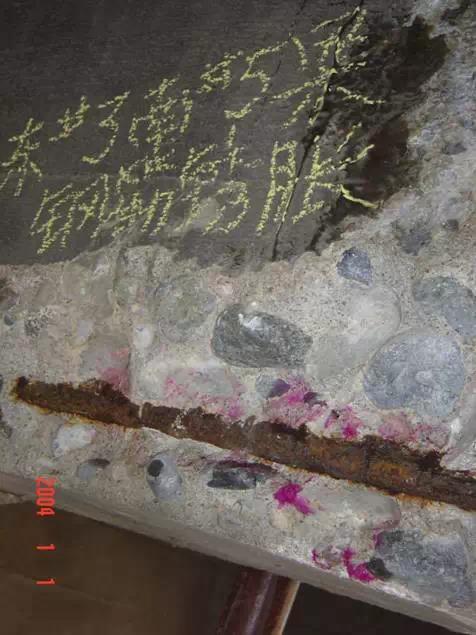

图1：钢筋锈蚀裂缝

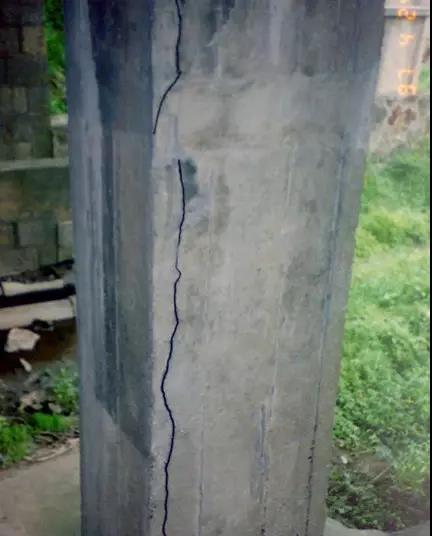

 图2:顺筋开裂裂缝

4. 原因分析

钢筋锈蚀是一个电化学过程，它需要有氧化剂、水分和金属中的电流，在钢筋表面和邻近区域发生一系列的化学反应。混凝土中的钢筋通常不会锈蚀，因为在强碱环境中，钢筋表面形成了一层牢固的氧化物保护膜，这就是众所周知的钝化膜。但是当碱性环境由于碳化而被减弱时，或钢筋的钝化膜由于腐蚀性离子（通常是氯离子）的侵蚀而被破坏时，钢筋就会发生锈蚀。

钢筋锈蚀产生氧化铁和氢氧化铁，这些物质的体积比金属铁的体积要大的多。体积增大会导致在钢筋周围产生径向张应力，从而使钢筋附近的混凝土出现径向开裂。这些裂纹会沿着钢筋发展，最终形成纵向的裂缝（平行于钢筋）或者导致混凝土破碎。在与混凝土表面平行的钢筋平面上同样会产生较大的裂缝，从而使混凝土分层裂开，这个问题在桥面板上最为突出。

裂缝使得氧气、水分和氯化物更容易侵入混凝土中，因此微小的裂缝能够加速混凝土中钢筋的腐蚀和裂缝的产生。

5. 预防措施

（1）提高混凝土保护层的质量，降低渗透性，适当增加厚度。

（2）为钢筋涂刷防锈保护涂料。

（3）在混凝土表面涂刷防中性化保护涂料、防水密封剂等。

（4）必要时加装阴极保护装置。
