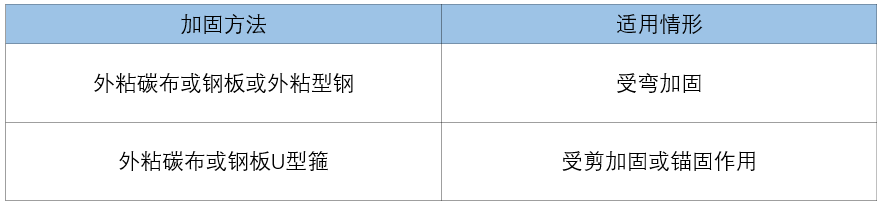

砼梁加固方法方法适用情形

砼梁加固具体加固方法

1外粘碳布加固法

构造要求

a、构件混凝土强度等级不应低于C15；
b、正截面受弯承载力提高幅度不应超过40%；
c、纤维复合材料加固量：预成型板不宜超过2层；纤维布不宜超过4层。

经验之谈

a、粘贴延伸长度的问题。对于梁底受弯加固，碳布粘贴延伸长度不满足时，可采用附加锚固形式，如端部加强U型箍；对于梁支座受弯加固，当粘贴延伸长度不满足时，可采用钢板条+射钉的形式进行端部锚固。粘贴延伸长度的确定，可参见《混凝土结构加固设计规范》GB50367-2013第10.2.5条。

b、粘碳布和粘钢板相遇问题。梁支座受弯加固，如处理另外一个方向采用粘钢板加固时，应碳布在下钢板在上。

c、防火问题。由于粘贴碳布加固，其材料包括粘结剂和碳布两种材料，其中粘结剂的使用环境温度不得高于60℃，故对于高温环境的混凝土结构采用该方法进行加固时，应采取相应的防护措施。目前国家无相关规范要求，通常做法为采用水泥砂浆抹面。

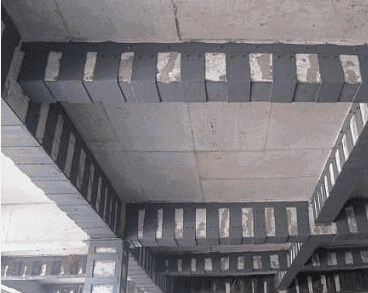

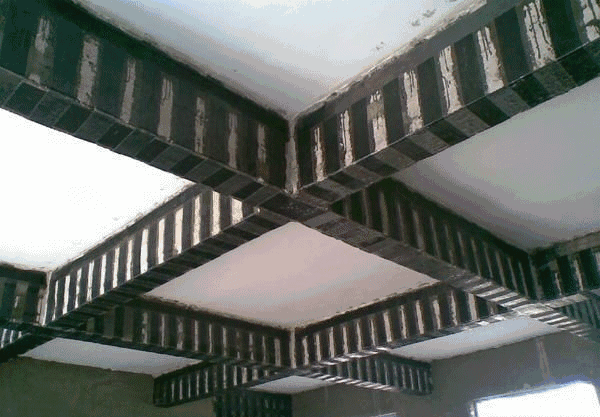

2外粘碳布U型箍

构造要求

a、构件混凝土强度等级不应低于C15；
b、锚固U型箍宽度：端箍应≥梁底碳布宽度的2/3，且应≥200mm；中间箍应≥梁底碳布宽度的1/2，且应≥100mm。
c、抗剪加固U型箍： U型箍上端应设置纵向压条锚固，当梁高h≥600mm时，应在梁腰部增设一道纵向腰压条。

3外粘钢板加固法

构造要求

a、构件混凝土强度等级不应低于C15；
b、正截面受弯承载力提高幅度不应超过40%；
c、粘贴钢板厚度要求：人工涂胶≤5mm；压力注胶≤10mm；
d、粘贴钢板加固量：受拉区≤3层；受压区≤2层；且钢板总厚度≤10mm。

经验之谈

同混凝土梁受弯加固外粘碳布。

4外粘钢板U型箍

构造要求

a、构件混凝土强度等级不应低于C15；
b、锚固U型箍：端箍应≥梁底钢板宽度的2/3，且应≥80mm；中间箍应≥梁底钢板宽度的1/2，且应≥40mm；U型箍厚度应≥梁底钢板厚度的1/2，且应≥4mm；
c、抗剪加固U型箍： U型箍上端应设置纵向压条锚固，当梁高h≥600mm时，应在梁腰部增设一道纵向腰压条。

5外粘型钢

构造要求

a、角钢厚度应≥5mm，角钢边应≥50mm；
b、缀板截面 应≥40mmx4mm，其间距用≥20r（r为单根角钢截面的最小回转半径），且应≤500mm。

经验之谈

a、加固方案选择问题。由于该加固方法需将所有扁钢箍穿过原楼板，该做法对原楼板损伤太大，故一般不建议采用该加固方法。如确实需要采用该方法，可采用钢筋代替扁钢箍，减少对原楼板的破坏。

b、防火问题同混凝土柱采用外粘型钢加固，可参见砼柱加固。
