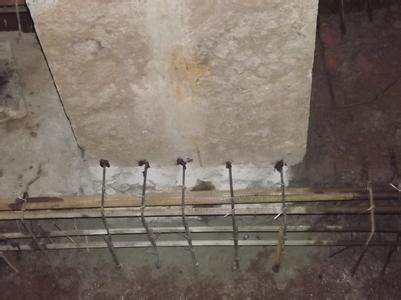

（一）、砂和砂石换土垫层法：

砂和砂石换土垫层法就是用夯实的砂或砂石垫层替换地基的一部分软土层，从而起到提高原地基的承载力、减少地基沉降、加速软土层的排水固结作用。适用于浅层地基处理。
材料要求：
砂、石宜采用中砂、粗砂、砾砂、碎石，碎石或卵石最大粒径不宜大于100mm，所用的砂石材料中不得含有草根、垃圾等有机杂物。
砂、石可用天然级配砂石或人工级配的砂石。在缺少中粗砂和砾砂德尔地区，可采用细砂，但应掺入20%~50%的碎石或卵石，要求级配良好。

（二）、挤密砂石桩法：

挤密砂石桩是采用振动、冲击或水冲等方式在地基中呈控后，再将碎石、砂或砂石挤压入空中，形成砂石所构成的密实桩体，并和原桩周土组成复合地基的地基处理方法。
材料要求：
机密砂桩宜用天然级配的中砂、粗砂。砂的含泥量不大于3%，砂内不得含有草根、垃圾等杂物。

（三）、深层密实法—水泥土搅拌法

水泥土搅拌法以水泥化为固化剂的主剂，通过特质的深层搅拌机械，将固化剂和地基土强制搅拌，使软土硬结成具有整体性、水稳定性和一定强度的桩体的地基处理方法。水泥土搅拌法分为湿喷搅拌法和粉体喷搅法， 常用于处理泥炭、有机质土、塑性指数Ip 大于25 的粘土，当地下水具有腐蚀性时以及无工程经验的地区，必须通过现场试验确定其适用性。

材料要求：
深层搅拌桩加固软土的固化剂可选用32.5 级及以上的普通硅酸盐水泥，掺入量一般为加固土重的7~20 %。SJB 系列深层搅拌机还可用水泥浆作固化剂，其配合比为1:1~1:2( 水泥：砂），为增强流动性，
可掺入水泥重量0.2~0.25%的木质素磺酸钙减水剂，另加1%硫酸钠和2%的石膏以促进速凝、早强。湿法的水灰比为0.45~0.55，水泥砂浆稠度为11~14cm。

（四）、CFG 桩复合地基—水泥粉煤灰碎石桩法：

水泥粉煤灰碎石桩是由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌合形成高粘结强度桩，并由桩、桩间土和褥垫层一起组成复合地基的地基处理方法。

材料要求：
碎石：粒径20~50mm，杂质含量小于5%
石屑：粒径2.5~10mm，杂质含量小于5%
粉煤灰：宜采用二级以上干排粉煤灰
水泥：宜采用强度等级为32.5 级的普通硅酸盐水泥
混合料配合比要求：水泥、粉煤灰、碎石混合料的配合比应通过室内试验确定， 并相当于抗压强度为C15~C20 的低强度等级混凝土，密度大于2.0t/m 。在掺加最佳石屑率约为25%情况下，当W/C 为
1.01~1.47，F/C（粉煤灰与水泥用量之比） 为1.02~1.65，抗压强度约为8.8~1.42MPa 。

（五）、浅埋式基础工程施工：

地基有天然地基和人工地基之分。在满足强度、变形和稳定性的前提下，尽量采用相对埋深不大，只需普通的施工程序便能直接建造的基础类型，即称天然地基上的浅基础。地基不能满足上述要求时则应预先对地基进行加固处理，在处理后的地基上建造的基础，称为人工地基上的浅基础。

1、刚性基础：
刚性基础又称无筋扩展基础，一般由砖、石、素混凝土、灰土和三合土等材料建造的墙下条型基础或柱下独立基础。其特点是抗压强度高，而抗拉、抗弯、抗弯性能差，适用于六层和六层以下的民用建筑和轻型工业厂房。刚性基础的截面形状有矩形。阶梯形等。
2、扩展基础：
扩展基础是指柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础。柱下独立基础，常为阶梯形或锥形，基础底板常为方形和矩形，建筑结构承重墙下多为混凝土条形基础，根据受力条件可分为板式和
梁板结合式两种。

3、箱形基础：
箱形基础是由钢筋混凝土底板、顶板、侧墙及一定数量的内隔墙构成封闭的箱体，它的整体性和刚度都比较好，有调整不均匀沉降的能力，抗震能力较强，可以消除因地基变形而使建筑物开裂的缺陷。
也可以减少基底处原有地基的自重应力。降低总沉降量。箱形基础适用于作为软弱地基上面积较小，平面形状简单、荷载较大或上部结构分布不均匀的高层建筑物的基础。

总结：

掌握常用地基加固方法和质量要求、浅埋式基础工程施工。
