灌钢加固施工方法
发布日期:2017-01-23 17:23:54 浏览量:2092灌钢加固法是在钢筋混凝土梁、柱四周包以型钢的一种加固方法。例如,在构件截面的四角沿构件通长或沿某一段设置角钢,横向用箍板或螺栓套箍将角钢连接成整体,成为外包于构件的钢构架(角钢套箍)。外包刚架可以完全替代或部分替代原构件工作,达到加固的目的。对于矩形构件大多在构件四角包角钢,横向用箍板连接;对于圆形柱、烟囱等圆形构件,多用扁钢加套箍的办法加固。
灌钢加固法优点是构件截面尺寸增加不多,加固后而构件承载力可大幅度提高,并且经加固后原构件混凝土受到外包钢的约束,原柱子的承载力和延性得到改善。同时,此法还具有施工简便,工期短等特点。缺点是施工要求较高,外露构件应进行防火、防腐处理。
本文主要结合北京地区的两个案例对项目概况以及采用灌钢加固的原因进行介绍。
工程概况

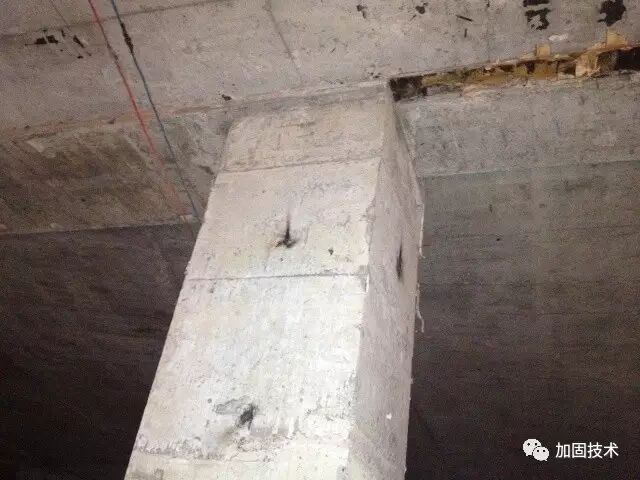

北京东三环某商业建筑,因荒废多年导致钢筋腐蚀,混凝土碳化严重,现对其进行改造加固。建筑物基本信息:建筑物始建于2009年,当时建筑物地下部分施工完毕后,未进行地上部分新建,此后一直处于闲置状态,框架柱钢筋锈蚀严重,局部因钢筋锈蚀原因导致混凝土膨胀脱落。建筑物于2013年5月开始改造加固,建筑面积:19767.67m2、设计使用年限:50年;主要结构类型:混凝土框架结构;建筑层数和建筑高度:地下二层,地上四层。
加固详情

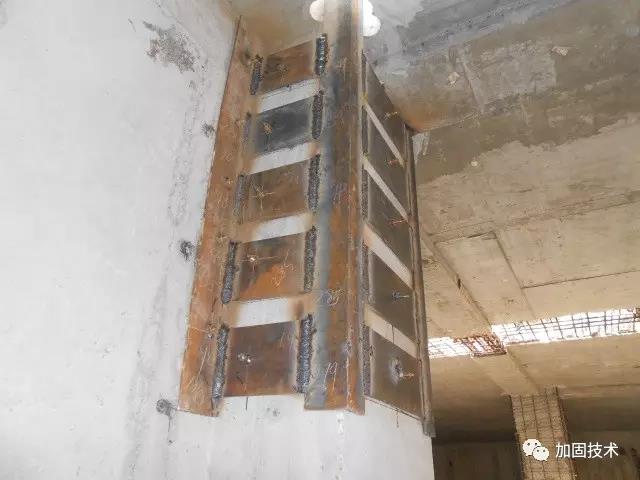

设计单位根据检测报告结果和现场实际条件,对钢筋锈蚀严重框架柱采用灌钢方法进行加固,加固范围为设备夹层1.00米高和地下一层框架柱上端1.85米高区域。柱子四周包裹L125*10角钢,角钢之间采用-4x100@200缀板进行连接,每块缀板采用2M16化学锚栓固定,采用L125*10角钢对柱子上部进行包裹。型钢焊接完毕之后,用封缝胶对角钢与缀板边缝进行封闭并预留注胶孔,待封缝胶强度达到要求后,对角钢与缀板灌注卡本灌钢胶,最后对钢材表面进行防锈和防火处理。具体施工详图如下
工程概况
北京市某中学为框架结构,因其服役时间较长,梁板柱等主要构件均出现不同程度破坏。该建筑物为4栋层数为4-6层框架结构,总建筑面积为23566平方米;设计使用年限为50年。
加固详情

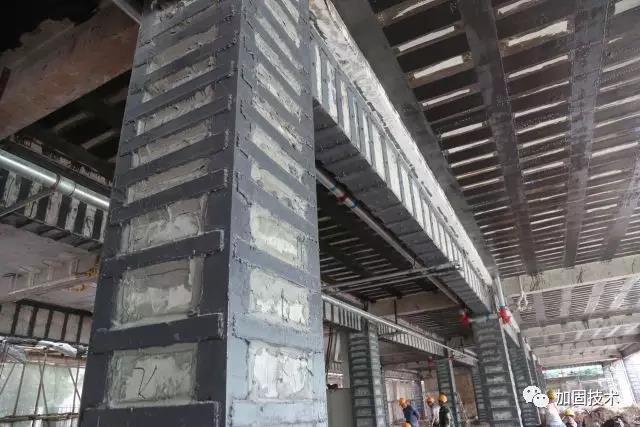

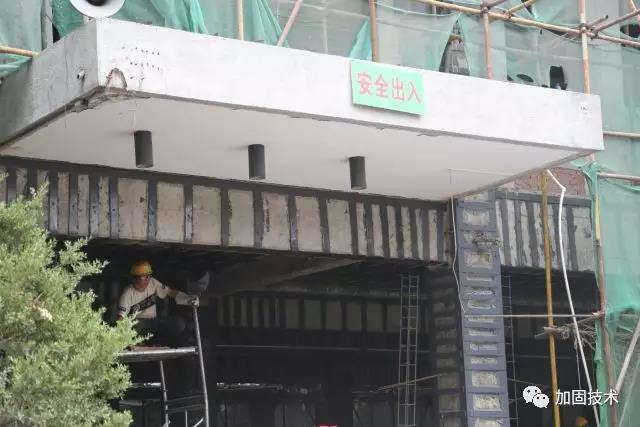

施工单位根据设计单位出具图纸进行加固改造,该结构涉及改造加固方法较多,针对现浇楼板、框架梁出现的裂缝及变形病害,采用粘贴卡本碳纤维布或粘钢加固方法进行加固。对框架柱的加固则采用卡本灌钢胶对角钢与缀板共同灌注加固方式,其主要目的就是有效的提高框架柱的承载能力,最后对钢材表面进行防锈和防火处理。
施工工艺流程
灌钢详细施工流程可通过卡本官网或“加固技术”公众号进行了解,本文做详细介绍。

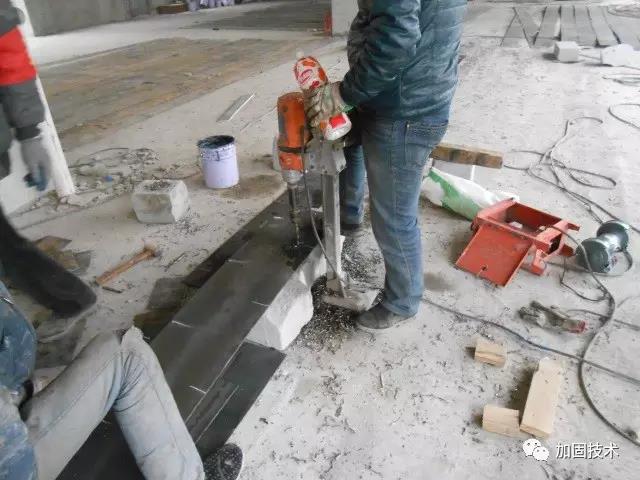

定位放线→钻孔→清孔→砼打磨→钢板裁剪→钢板打磨与钻孔→钢板拼接→灌注卡本灌钢胶→质量检查与工程验收
灌钢加固技术,虽然在加固改造中屡见不鲜,但施工过程中的很多细节不容忽视,例如钢板与混凝土基面的打磨;验收时的合格评定等问题都应引起我们的注意。在今后的文章中,卡本将会通过推送大量图片方式,来对灌钢加固的施工流程、注意细节进行详细分析,敬请期待。
文章来源: 永年加固公司 本文链接: http://lubanwang.com/a_20170124013032.html 任何关于加固工程的问题和建议,敬请咨询:0591-87868646
