透水混凝土介绍
发布日期：2016-02-26 22:08:36 浏览量：3307
透水混凝土又称多孔混凝土，无砂混凝土，透水地坪。是由骨料、水泥和水拌制而成的一种多孔轻质混凝土，它不含细骨料， 由粗骨料表面包覆一薄层水泥浆相互粘结而形成孔穴均匀分布的蜂窝状结构， 故具有透气、透水和重量轻的特点。
一、相关知识概述
简介
透水混凝土又称多孔混凝土，无砂混凝土，透水地坪，其是由骨料、水泥和水拌制而成的一种多孔轻质混凝土，它不含细骨料， 由粗骨料表面包覆一薄层水泥浆相互粘结而形成孔穴均匀分布的蜂窝状结构， 故具有透气、透水和重量轻的特点，也可称无砂混凝土。其由欧美、日本等国家针对原城市道路的路面的缺陷，开发使用的一种能让雨水流入地下，有效补充地下水，缓解城市的地下水位急剧下降等等的一些城市环境问题。并能有效的消除地面上的油类化合物等对环境污染的危害;同时，是保护地下水、维护生态平衡、能缓解城市热岛效应的优良的铺装材料;其有利于人类生存环境的良性发展及城市雨水管理与水污染防治等工作上，具有特殊的重要意义。透水混凝土系统拥有系列色彩配方，配合设计的创意，针对不同环境和个性要求的装饰风格进行铺设施工。这是传统铺装和一般透水砖不能实现的特殊铺装材料。透水混凝土在美国从上世纪七、八十年代就开始研究和应用，不少国家都在大量推广，如德国预期要在短期内将90%的道路改造成透水混凝土，改变过去破坏城市生态的地面铺设，使透水混凝土路面取决得广泛的社会效益。
（一）、主要技术
(1)透水混凝土的制备
透水混凝土在满足强度要求的同时，还需要保持一定的贯通孔隙来满足透水性的要求，因此在配制时除了选择合适的原材料外，还要通过配合比设计和制备工艺以及添加剂来达到保证强度和孔隙率的目的。透水混凝土由骨料、水泥、水等组成，多采用单粒级或间断粒级的粗骨料作为骨架，细骨料的用量一般控制在总骨料的 20% 以内;水泥可选用硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥;掺合料可选用硅灰、粉煤灰、矿渣微细粉等。投料时先放入水泥、掺合料、粗骨料，再加入一半的水用量，搅拌 30s ;然后加入添加剂(外加剂、颜料等)，搅拌 60s;最后加入剩余水量，搅拌 120s 出料。
(2)透水混凝土的施工
透水混凝土的施工主要包括摊铺、成型、表面处理、接缝处理等工序。可采用机械或人工方法进行摊铺;成型可采用平板振动器、振动整平辊、手动推拉辊、振动整平梁等进行施工;表面处理主要是为了保证提高表面观感，对已成型的透水混凝土表面进行修整或清洗;透水混凝土路面接缝的设置与普通混凝土基本相同，缩缝等距布设，间距不宜超过 6m 。
(3)透水混凝土养护、维护
透水混凝土施工后采用覆盖养护，洒水保湿养护至少 7 天，养护期间要防止混凝土表面孔隙被泥沙污染。混凝土的日常维护包括日常的清扫、封堵孔隙的清理。清理封堵孔隙可采用风机吹扫、高压冲洗或真空清扫等方法。
（二）、技术指标
透水混凝土的技术指标分为拌合物指标和硬化混凝土指标。
(1) 拌合物:
坍落度(5mm~50mm );
凝结时间(初凝不少于 2h );
浆体包裹程度(包裹均匀，手攥成团，有金属光泽)。
(2)硬化混凝土:强度(C15~C30 );土
透水性(不小于 1mm/s );
孔隙率(10%~20%) 。
(3) 抗冻融循环:一般不低于 D100。
（三）、透水地坪优点
高透水性
（1）透水地坪拥有15%-25%的孔隙，能够使透水速度达到31-52升/米/小时，远远高于最有效的降雨在最优秀的排水配置下的排出速率。
高承载力
经国家检测机关鉴定，透水地坪的承载力完全能够达到C20-C25混凝土的承载标准，高于一般透水砖的承载力。
装饰效果
透水地坪拥有色彩优化配比方案，能够配合设计师独特创意，实现不同环境和个性所要求的装饰风格。这是一般透水砖很难实现的。
易维护性
人们所担心的孔隙堵塞问题是没有必要的，特有的透水性铺装系统使其只需通过高压水洗的方式就可以轻而易举的解决。
抗冻融性
透水性铺装比一般混凝土路面拥有更强的抗冻融能力，不会受冻融影响面断裂，因为它的结构本身有较大的孔隙。
耐用性
透水性地坪的耐用耐磨性能优于沥青，接近于普通的地坪，避免了一般透水砖存在的使用年限短，不经济等缺点。
高散热性
材料的密度本身较低(15-25%的空隙)降低了热储存的能力，独特的孔隙结构使得较低的地下温度传入地面从而降低整个铺装地面的温度，这些特点使透水铺装系统在吸热和储热功能方面接近于自然植被所覆的地面。
（四）、传统路面铺装缺点
随着社会经济的发展和城市建设的进程，现代城市的地表逐步被钢筋混凝土的房屋建筑和不透水的路面所覆盖，与自然的土壤相比，现代化地表给城市带来一系列的问题，其主要表现为以下几个方面:
(1)不透水的路面阻碍了雨水的下渗，使得雨水对地下水的补充被阻断，再加上地下水的过度抽取，城市地面容易产生下沉。
(2)传统的密实路表面，轮胎噪声大。车辆高速行驶过程中，轮胎滚进时会将空气压入轮胎和路面间，待轮胎滚过，空气又会迅速膨胀而发出噪声，雨天这种噪声尤为明显，影响了居民的生活与工作。
(3)传统城市路面为不透水结构，雨水通过路表排除，泄流能力有限，当遇到大雨或暴雨时，雨水容易在路面汇集，大量集中在机动车和自行车道上，导致路面大范围积水。
(4)不透水路面使城市空气湿度降低，加速了城市热岛效应的形成。
(5)不透水路面是"死亡性地面"，会影响地面的生态系统，它使水生态无法正常循环，打破了城市生态系统的平衡，影响了植被的正常生长。
（五）、使用范围
人行道及自行车道 社区内地面装饰
园林景观道路及城市广场 游泳池旁边及体育场
社区消防通道及轻量级道路 高尔夫球场电车道
户外停车场
二、透水混凝土施工步骤：

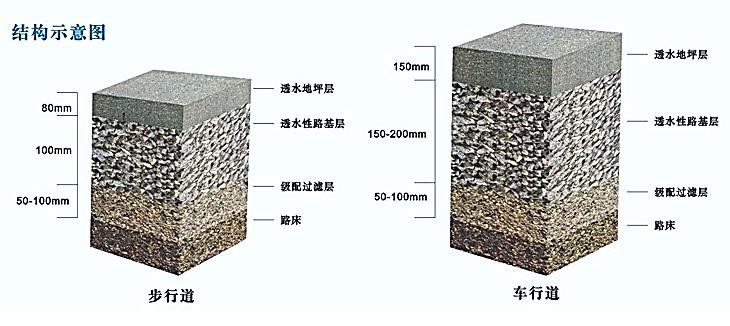

(1)工艺流程：九大流程 基层整平→铺设垫层→铺设砂滤层→支模板→预设膨胀缝→浇筑基层混凝土→铺设面层→覆膜养护→清洗密封
(2)地基整平：严格核对标高，检验基础平整情况。对平整后的基础碾压密实，压实后环刀取样检验地基质量，密实系数≥0.93。
(3)铺设垫层：按照施工图要求铺设级配碎石或砂卵石垫层，所须厚度随承载要求而不同，根据厚度采用机械或机具碾压密实，压实系数按设计要求。
(4)铺设砂滤层：在垫层上铺设3mm厚中、粗砂滤层找平，适量洒水并压路机或平板振捣器碾压振捣密实。
(5)支模板：按标高和图案设计要求支设模板，模板须保证强度要求和设计图案线条要求，且模板上边缘标高须与透水混凝土面层顶面标高一致。
(6)预设膨胀缝：当透水混凝土边长大于6m时或施工面与其它材料相接处，应预设膨胀材料(在低于设计标高55mm处粘贴5mmn厚5Ommn宽的泡沫条)。
(7)严格按设计要求的强度配比拌制透水混凝土。外加剂及颜料应用电子称，搅拌时间控制在3mmn为宜)。
(8)浇筑透水混凝土：用混凝土摊铺机或平板振捣器振捣密实。面层必须与基层同步浇筑。间隔时间不得超过2小时，且基层混凝土在间隔期内应覆膜保水。面层混凝土用摩擦振动整平机振捣密实，孔隙较大部位用人工找平压实。第一次浇筑完成后应与样块进行色彩对比，合格后方可继续施工。由于为干硬性混凝土，宜在夜间施工，避免水分损失较大。
(9)表面露骨料预处理：当面层为露骨料透水混凝土时，应在摊铺结束半小时内采用表面处理剂做预处理，随即覆膜养护。预处理后6-8小时(根据养护温度和湿度等因素确定)做表面加工，实现露骨料效果，然后继续覆膜养护。
(10)覆膜、养护：面层混凝土摊铺完成后方应进行覆膜并结合浇水养护。养护应在混凝土成型3Ommn后进行，养护时间宜为7天。
(11)清洗密封：对于彩色透水混凝土，应进行密封处理。面层混凝土养护7天后用清水清洗干净，待表面彻底干燥后，将双丙聚氨酯密封剂均匀喷涂于表面，保护工作面，静置8小时(时间长短可根据现场气温、通风条件等适当调整)对于露骨料透水混凝土，当设计无要求时可不进行喷涂密封。
透水混凝土施工流程方案
a. 基层处理：清扫基层表面，表面应无尘土、树枝、纸屑等杂物，并在摊铺前润湿基层表面。
b. 布料：透水混凝土摊铺时应考虑振实预留高度。透水混凝土采用人工布料时，应用铁锹反扣，严禁抛掷。透水混凝土摊铺时间长于30min或遇大风天气时，现场混凝土要及时覆盖塑料布，防止透水混凝土水分过快散失。
c. 振捣：素色层透水混凝土布料完成后，用刮杠刮平，并用平板振捣器进行振捣，振捣完成后摊铺面层彩色透水混凝土或彩色露骨料透水混凝土，然后刮平，对缺料的地方及时补料，并用透水混凝土专用设备进行表面振捣及整平，直至与模板等高为止。
d. 表面修整：对碾压后的路面应及时修饰透水混凝土的边角，对于缺料的部位应填料修整，对于较干部位可先均匀喷洒一层水，再加料修整。
e. 透水混凝土露骨料时，在表面平整、密实度达到要求后对表面均匀的喷刷一遍清洗剂，然后覆盖塑料薄膜；在喷刷完成后6—8小时（根据天气情况而定）采用高压水枪对表面冲洗，冲洗时注意清洗剂必须要清洗干净但不能出现掉子等现象；
f.养护：透水混凝土表面修整完毕后，应及时少量喷水并覆盖塑料薄膜进行养护，养护周期和普通混凝土相同，养护期间应在路面周围设置围挡。
三、施工方案
（一）、彩色透水混凝土地坪施工步骤：
前期准备工作
｜
配料——搅拌——浇筑——振捣——辊压——养护——完成
①配料：按照比例配比（根据实际情况而定）
②搅拌：透水地坪拌合物中水泥浆的稠度较大，且数量较少，为了便水泥浆能保证均匀地包裹在骨料上，宜采用强制式搅拌机，搅拌时间为5分钟以上。
③浇筑：在浇筑之前，路基必须先用水湿润。否则透水地坪快速失水份会减弱骨料间的粘结强度。由于透水地坪拌合物比较干硬，将拌和好的透水地坪和好的透水地坪材料铺在路基上铺平即可。
④振捣：在浇注过程中不宜强烈振捣或夯实。一般用平板振动器轻振铺平后的透水性混凝土混合料，但必须注意不能使用高频振捣器，否则他会使混凝土过于密实面减少孔隙率，并影响透水效果。同时高频振捣器也会使水泥浆体从粗骨料表面离析出来，流入底部形成一个不透水层，使材料失去透水性。
⑤辊压：振捣以后，应进一步采用实心钢管或轻型压路机压实压平透水混凝土拌合料，考虑到拌合料的稠度和周围温度等条件，可能需要多次辊压，但应注意，在辊压前必须清理辊子，以防粘结骨料。
⑥养护（完成）：透水地坪由于存在大量的孔洞，易失水，干燥很快，所以养护非常重要.尤其是早期养护，要注意避免地坪中水分大量蒸发。通常透水混凝土拆模时间比普通混凝土短，如此其侧面和边缘就会暴露于空气中，应用塑料薄膜或彩条布及时覆盖路面和侧面，以保证湿度和水泥充分水化。透水地坪应在浇注后1天开始洒水养护，淋水时不宜用压力水柱直冲混凝土表面，这样会带走一些水泥浆，造成一些较薄弱的部位，但可在常态的情况下直接从上往下浇水。透水地坪的浇水养护时间应不少于7天
文章来源： 永年加固公司 本文链接: http://lubanwang.com/a_20160226221303.html 任何关于加固工程的问题和建议，敬请咨询：0591-87868646
